Erlutherm
Erlutherm Keramik Deluxe
Ofenverkleidung:
Vollverkleidung aus Keramik in 5 Farbvarianten:
- Nero Satin
- Krater Riverwashed
- Concrete Grey
- Chianca Di Ostuni
- Arctic White
Anwendungsbereich / Einsatzbereich
Brennstoffe
Scheitholz
Funktion
Raumluftunabhängig
Druckklasse
Technische Beschreibung
Geschosshohes Ofenelement zur Montage mit dem Baustellekran.
Die mitgelieferte Keramikverkleidung (aus 5 Farben wählbar) ist abschließend bauseitig anzubringen.
Der Vertrieb dieses Systems erfolgt über den Baustoffgroßhandel.
VORTEILE:
Benutzerfreundlich
Bedarfsgerechte Wärmeabgabe (2,7 kW), weniger Holzauflagen, auf Wunsch mit automatischer Abbrandsteuerung
Effizient
Effiziente Wärmespeicherung, hoher Wirkungsgrad >=90%, senkt Heizkosten, macht autark und unabhängige von Strom und fossilen Energieträgern
Platzsparend
Speicherofen und Schornstein kombiniert, kein Mindestabstand zur Rückwand nötig, alle Komponenten integriert
Kombinierbar
Perfekt ergänzend zu Wärmepumpen und anderen Heizsystemen
Raumluftunabhängig
Zuluft über Ringspalt des aufgesetzten LAF-Premiumschornsteins, gemeinsamer Betrieb mit kontrollierter Wohnraumlüftung möglich
Emissionsarm
Geringe Feinstaubemissionen, optional mit Feinstaubabscheider, Emissionen <40mg/m3
Zubehörpakete optional
Feinstaubabscheider, Abbrandsteuerung, Druckwächter etc.
Schnelle Installation
Fertigelemente Erlutherm und dazugehöriger Schornstein SL 16 mit Baukran montierbar
DIBt-Zulassung
Z-43.12-497
Wohngesund
Zertifikat des Sentinel Holding Institut
Reduziert Staubaufwirbelung, sorgt für angenehme Strahlungswärme und Sicht auf das Flammenspiel
Anschlussmöglichkeiten
Das System wird oberhalb mit dem ERLUS LAF Premiumschornsein SL16 Erlutherm weitergeführt. Der Übergang auf das Schornsteinsystem wird hierbei mitgeliefert.
Systemaufbau
Bauweise
Geschosshohes Fertigelement (Gewicht ca. 1,2 to). Der Speicherofen ist bereits vormontiert. Auf der Baustelle müssen lediglich noch die Umlenkplatten eingesetzt und die Feuerraumtür eingehängt werden. Die mitgelieferte Ofenverkleidung ist bauseits zu montieren.
Systembauteile
Für den Erlutherm sind optional ein elektrostatischer Feinstaubabscheider als auch eine Abbrandsteuerung verfügbar. Diese Komponenten können auch nachgerüstet werden und sind unsichtbar im Korpus des Erlutherm integriert.
Rohrverbindung
ERLUS Gewebedichtung
Empfohlener Querschnitt
Zu ergänzen gemäß Zulassung mit:
ERLUS SL 16 Erlutherm (38 cm x 38 cm)
Technische Daten
| Tiefe | 610 mm |
| Breite | 550 mm |
| Höhe | 3075 mm |
| Gewicht | ca. 1150 kg |
| Maße Schornstein SL 16 | 380 x 380 mm |
| Heizeinsatz Rahmenmaß Verkleidung Putz |
391 x 623 mm |
| Heizeinsatz Rahmenmaß Verkleidung Keramik |
407 x 639 mm |
| Türöffnung Funktionsraum | 383 x 600 mm |
| Scheibenmaß Feuerstätte | 306 x 530 mm |
| maximale Wärmeabgabe | 2,7 kW |
| Wirkungsgrad | >=90% |
| Energieeffizienzklasse | A+ |
| Emissionen Feinstaub | <40 mg/m³ |
| DIBt Zulassung | Z-43.12-497 |

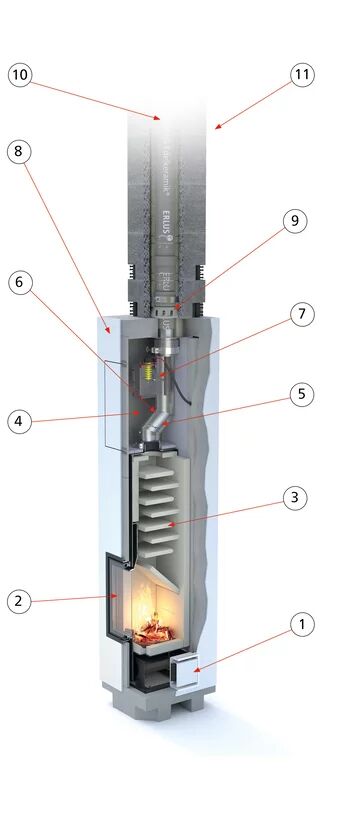

| 1 | Einbaugehäuse Optisch ansprechende Integration der optionalen elektronischen Komponenten im Fuß des Erlutherm (Feinstaubabscheider, elektronische Abbrandsteuerung) |
| 2 | Ofentür mit integrierter Scheibenspülung Sorgt für ungetrübten Blick auf das gemütliche Kaminfeuer |
| 3 | Keramische Nachheizfläche Sorgt für eine langanhaltende und gleichmäßige Wärmeabgabe durch Strahlungswärme über mehrere Stunden |
| 4 | Funktionsraum Über Revisionsöffnung leicht zugänglicher Funktionsraum, von außen nur als Schattenfuge erkennbar, bietet Zugang zum Abgasrohr und dem optionalen Feinstaubabscheider |
| 5 | Kugelfang integriert Schützt die Speicherzüge während der Kehrung durch den Schornsteinfeger |
| 6 | Abgasrohr Verfügt über einen Kugelfang und eine Reinigungstür für den Schornsteinfeger; eine optionale Ausführung für einen elektrostatischen Feinstaubabscheider, der vollständig im Erlutherm integriert ist, ist verfügbar |
| 7 | Reinigungstür / optional Staubabscheider Einfache Wartung; bleibt von außen unsichtbar |
| 8 | Erlutherm Design Frei wählbar von Verputz über Teilkeramik bis zu Vollkeramik; zusätzlich eine Variante zum kreativen Ausbau durch den Ofenbaumeisterbetrieb |
| 9 | KDA (im Lieferumfang, Montage bauseits) Übergang zum aufgesetzten LAF-Premiumschornstein |
| 10 | ERLUS Edelkeramik-Rohr Langlebig und werkseitig gedämmt |
| 11 | LAF Premiumschornstein SL 16 (getrennt zu bestellen und bauseitig zu montieren) Die konzentrische sichere Abgas- und Zuluftführung |
